家庭用LiFePO4充電器を自作する|安全対策で差がつく

LiFePO4充電器の自作は、部品選びと安全対策を正しく押さえれば、家庭用の防災電源やソーラー運用の幅を広げる有力な選択肢になります。市販のポータブル電源や蓄電池は便利ですが、容量や機能を増やすほど価格が上がりやすく、必要な部分だけを自分で組み合わせたいと考える人も増えています。

ただし、リン酸鉄リチウムイオンバッテリーは専用の充電電圧管理が必要で、鉛バッテリー用の充電器をそのまま流用すると劣化や事故につながるおそれがあります。部品ごとの役割や、締め付け・配線といった作業精度が仕上がりの安全性を左右します。

この記事では、自作LiFePO4充電器の基本構成、コンセント充電とソーラー充電の違い、そして家庭で扱ううえで欠かせない安全対策を整理します。防災用の電力確保を検討している方は、判断材料としてぜひ参考にしてみてください。

自作するLiFePO4充電器の仕組みをまず整理する

まずは自作LiFePO4充電器がどのような仕組みで成り立っているのかを整理します。バッテリーの特性や必要な部品を押さえておくと、後の構成比較や安全対策の理解がスムーズになります。

LiFePO4バッテリーの特徴と専用充電器が必要な理由

リン酸鉄リチウムイオンバッテリー（LiFePO4）は、公称電圧3.2Vのセルを4本直列にすることで12.8V系として使われることが多く、従来の鉛バッテリーより軽量で長寿命という特徴があります。ただし、満充電に近づく電圧域がシビアで、セルあたり3.65Vを超えるような過充電が続くと劣化や膨張につながる場合があります。

そのため、鉛バッテリー用の充電器をそのまま流用するのは避けるのが基本です。鉛用の充電器は充電初期に高い電圧をかける設計が多く、LiFePO4のBMS（バッテリー保護回路）が電圧異常を検知して回路を遮断してしまうことがあります。「LiFePO4対応」「リン酸鉄リチウム専用」と明記された充電器を選ぶことが、遠回りに見えて実は最短ルートになります。

自作で組み込む主な部品と役割

自作の充電システムは、バッテリー本体・BMS・充電器・配線・保護部品という組み合わせで考えるとイメージしやすくなります。BMSは各セルの電圧や温度を監視し、過充電や過放電、過電流を検知したときに回路を遮断する役割があります。

例えば、家庭用コンセントから充電する構成であれば「コンセント→LiFePO4専用充電器→バッテリー→ヒューズ→インバーター→家電」という流れが基本です。ソーラーパネルを組み合わせる場合は、パネルとバッテリーの間に必ずMPPTチャージコントローラーを挟み、LiFePO4向けの充電設定に対応しているかを事前に確認しておくと安心です。

市販品との違い（コスト・自由度・責任範囲）

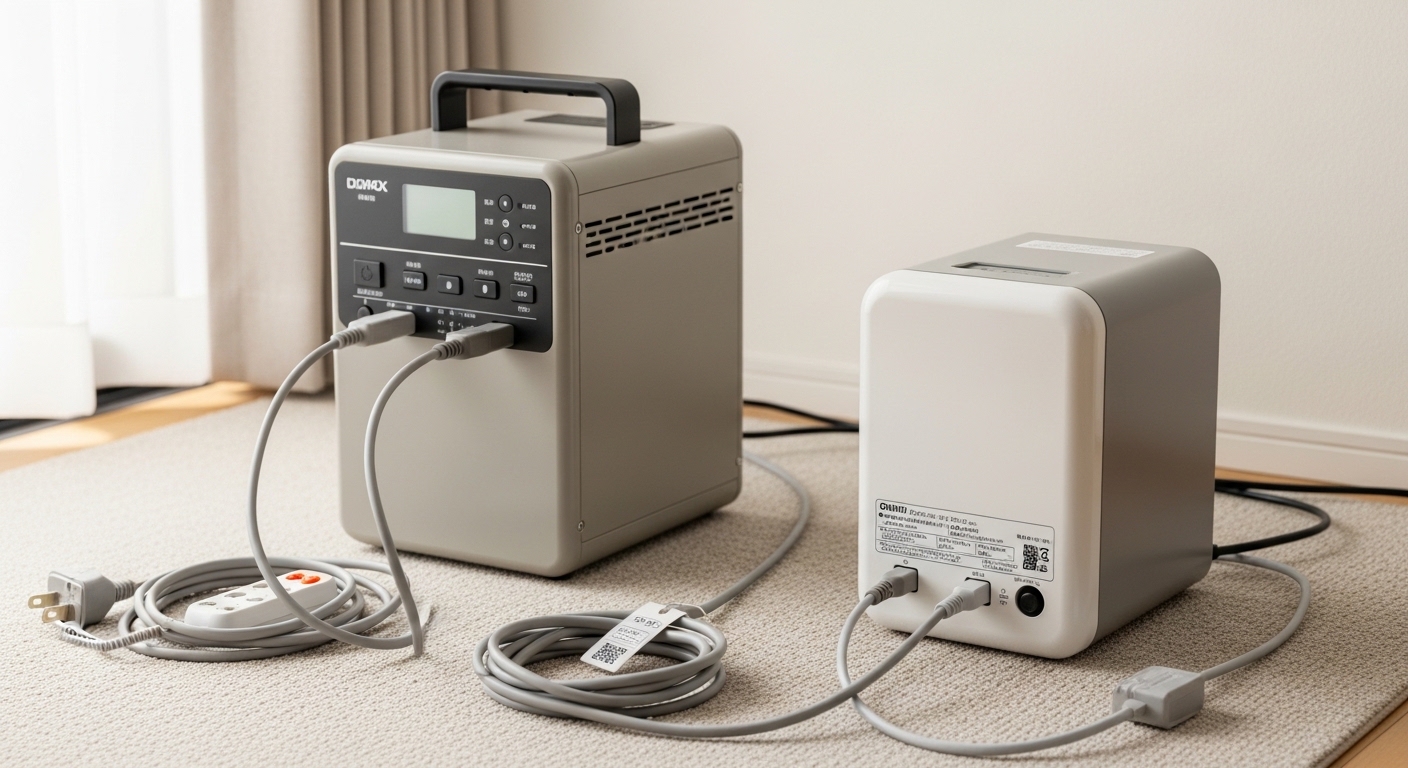

市販の家庭用蓄電池やポータブル電源は、充電器・BMS・保護回路が一つの筐体にまとめられており、配線作業がほとんど要りません。一方で自作は部品ごとに費用を抑えやすく、容量や構成を目的に合わせて調整できる自由度があります。

その代わり、配線の太さやヒューズ容量の選定、端子の締め付けといった安全面の判断はすべて自分の責任になります。「価格が安いから」という理由だけで自作を選ぶと、知識不足による事故のリスクを見落としがちです。市販品と自作、それぞれの向き不向きを次の章で整理していきます。

家庭用の防災・太陽光運用でどう位置づけられるか

家庭用太陽光発電と組み合わせる場合、LiFePO4充電器は「昼間の発電を無駄なく蓄える」ための橋渡し役になります。卒FIT後の自家消費や、停電時の電力確保を考えている家庭にとって、蓄電の選択肢を増やす手段のひとつです。

資源エネルギー庁の資料では、家庭用蓄電池の導入は自家消費率の向上や非常時のバックアップに役立つと整理されています。自作のLiFePO4充電システムも、その延長線上にある「小規模な蓄電手段」として捉えると位置づけがつかみやすくなります。ただし発電量や充電効率は環境によって変わるため、目安として考えておくとよいでしょう。

ミニQ&A

Q. LiFePO4は鉛バッテリー用の充電器で代用できますか。
A. 電圧特性が異なるため代用は避けたほうが安心です。BMSが保護動作で回路を遮断することもあります。

Q. 自作充電器は初心者でも作れますか。
A. 電気配線の基礎知識と安全対策への理解が前提になります。不安がある場合は市販品も検討してみてください。

• LiFePO4は専用充電器が前提のバッテリー
• BMSは保護回路であり万能ではない
• コンセント充電とソーラー充電で構成が異なる
• 市販品と自作は費用・自由度・責任範囲が違う

自作LiFePO4充電器の構成パターンを比較する

ここまでLiFePO4充電器の基本を見てきましたが、次は実際の構成パターンを比較します。コンセント充電とソーラー充電では必要な部品や充電時間の考え方が変わるため、目的に合わせて選ぶことが大切です。

コンセント給電タイプの基本構成

家庭用コンセントから充電する構成は、部品点数が少なく組みやすいのが特徴です。「コンセント→LiFePO4専用充電器→バッテリー」という流れが基本で、充電器の電圧設定が14.2〜14.6V前後になっていることが一般的な目安とされています。

充電電流が大きいほど充電時間は短くなりますが、その分発熱量も増えるわけです。急速充電タイプの安価な充電器は放熱設計が不十分な場合があるため、金属シャーシタイプなど信頼性の高い製品を選ぶと安心できます。充電中は目の届く場所に置き、異常な発熱がないか時々確認しておくとよいでしょう。

ソーラーパネル+MPPTで充電するタイプ

太陽光パネルを組み合わせる場合は、パネルをバッテリーへ直接つながず、必ずMPPTチャージコントローラーを経由させます。LiFePO4の充電設定に対応しているか、パネルの開放電圧がコントローラーの入力上限を超えないかを事前に確認しておく必要があります。

例えば、400Wのソーラーパネルで数kWh級のバッテリーを満充電にする場合、理論値だけで考えると数時間で終わりそうに見えますが、天候や設置角度、配線ロスの影響で実際には半日から数日かかることもあります。防災用として運用するなら、晴天が続かない状況も想定して余裕を持った容量設計をしておくと安心です。

電圧・電流の目安と充電時間の考え方

充電時間の見積もりは「バッテリー容量（Wh）÷充電器の出力（W）」で概算できます。例えば3,000Wh級のバッテリーを150Wの充電器で満充電にする場合、単純計算では約20時間ですが、充電終盤は電流が絞られる制御が入るため、実際にはもう少し時間がかかると考えておくのが現実的です。

数値はあくまで目安であり、セルの状態や気温、配線の抵抗によって変動します。正確な仕様や制御方式については、使用する充電器やBMSのメーカー公式資料で確認する習慣をつけておくと安心です。

BMSと外付け保護部品の役割分担

BMSはセル単位の電圧や温度を監視する重要な部品ですが、外部端子やケーブル接続部分の発熱までは検知できない場合があります。つまり、BMSさえ入っていれば安心というわけではなく、外付けのヒューズやDCブレーカーを別途用意しておくことが欠かせません。

ヒューズはバッテリー本体ではなく、配線や周辺機器を過電流や短絡から守る役目を持っています。できるだけバッテリーのプラス端子に近い位置へ設置し、ケーブルの許容電流やインバーターの最大入力電流を基準に容量を選ぶことが大切です。

例えば、平常時は家庭用コンセントで満充電にしておき、停電時にはソーラーパネルからの充電へ切り替えるという運用も考えられます。具体的には「充電器での満充電→月1回の残量確認→災害時にMPPT経由でソーラー充電」という手順を決めておくと、いざというときに慌てずに済みます。

• コンセント充電はシンプルだが電気代がかかる
• ソーラー充電はMPPTの選定が重要
• 充電時間は容量と出力から概算できる
• BMSと外付けヒューズは役割が異なる
• 数値はメーカー公式資料で確認する習慣をつける

自作時に欠かせない安全対策

構成パターンを押さえたところで、今度は自作時に欠かせない安全対策を見ていきます。端子の締め付けから異常時の対応まで、平常時に準備しておきたいポイントを整理します。

端子の締め付けと発熱管理

自作の充電システムで特に注意したいのが、端子の締め付け不足による局所的な発熱です。端子が緩んでいると接触抵抗が増え、電流が同じでも接続部分だけが異常に熱くなることがあります。この種の発熱は回路全体の電流値としては正常範囲内におさまる場合があり、ヒューズが作動しないまま進行することもあるわけです。

対策としては、メーカー指定の締め付けトルクを守ること、適切に圧着されたケーブルと端子を使うこと、そして初回運転時や定期点検で赤外線温度計を使って端子の温度を確認することが挙げられます。焦げた臭いや変色、異常な発熱を感じた場合は、すぐに負荷を止めてバッテリーから回路を切り離してください。

ヒューズ・ブレーカーの設置

バッテリーにBMSが内蔵されていても、インバーターへ向かう配線には外付けのヒューズやDCブレーカーを設置しておくと安心です。ヒューズの主な役割はバッテリー自体ではなく、ケーブルや周辺機器を過電流や短絡から守ることにあります。

ヒューズ容量は大きければよいわけではなく、ケーブルの許容電流やインバーターの最大入力電流を基準に選ぶ必要があります。容量の選定に自信が持てない場合は、無理に自己判断せず、電気設備に詳しい専門家へ相談する選択肢も検討してみてください。

温度管理と保管環境

LiFePO4バッテリーは氷点下での充電に弱く、低温環境での充電はセルの劣化につながるおそれがあります。保管する際は直射日光を避け、涼しく乾燥した場所を選ぶことが基本になります。

長期間使わない場合は、満充電のまま放置するのではなく、ある程度余裕を持った充電状態で保管しておくと、自己放電による過放電のリスクを抑えやすくなります。防災用として備えるなら、数か月に一度は残量を確認する習慣をつけておくと安心です。

異常時の対応（NITEの案内に基づく）

製品評価技術基盤機構（NITE）の資料では、リチウムイオン電池搭載製品の事故を防ぐポイントとして「賢く選ぶ」「丁寧に使う」「正しく捨てる」という3つの観点が案内されています。高温下での放置を避けること、強い衝撃や圧力を加えないこと、異常を感じたら使用を中止することは、自作の充電システムにも共通する考え方です。

NITEの案内では、万が一発煙や発火が起きた場合、小型のものであれば大量の水で消火し、可能な限り水没させた状態で消防機関へ連絡するとされています。炎が大きく対処が難しいと判断した場合は、無理をせず安全を確保したうえで119番へ通報することが優先されます。

• 端子の締め付け不足は局所発熱の原因になる
• ヒューズはケーブルや機器を守る部品
• 低温充電はセル劣化につながる
• 異常時はNITEの案内に沿って対応する

自作するかどうかを判断するポイント

安全対策を確認したところで、最後に自作するかどうかを判断するポイントを整理します。知識や経験、用途に応じて市販品との使い分けを考えると選びやすくなります。

知識・経験面で確認したいこと

自作を検討する際は、直流回路の基礎知識があるか、適切なケーブルやヒューズ容量を選定できるかを一度振り返ってみてください。配線や端子処理に不安がある場合、無理に進めるよりも一つずつ調べながら慎重に組み立てることが大切です。

また、初回の試験運転や定期的な点検を継続できるかどうかも重要な判断材料になります。作っただけで満足してしまうと、経年劣化による端子の緩みなどに気づけないままになってしまうことがあります。

市販品を選んだほうがよいケース

電気配線の知識に自信がない場合や、家族が使う共有スペースに設置する場合は、市販の家庭用蓄電池やポータブル電源を選ぶほうが安心できます。市販品は充電器・BMS・保護回路が一体化されており、接続作業が少なく済むという利点があります。

「価格が安いから」という理由だけで自作を選ぶと、安全対策の判断まで自己責任で背負うことになる点を見落としがちです。用途や設置場所、家族構成なども踏まえて、無理のない選択をしてみてください。

防災用途で運用前に試しておきたいこと

防災用として自作の充電システムを備えるなら、災害が起きてから初めて使うのではなく、平常時に負荷試験をしておくことが欠かせません。想定している家電が正常に動くか、端子やケーブルに異常な発熱がないかを確認しておくと安心です。

停電時は照明が乏しく作業環境も悪くなりがちです。配線の変更や端子の締め直しを災害時に行わなくて済むよう、平常時に完成させておくことが重要になります。

一次情報を確認する習慣をつける

制度や価格、機器の仕様は変わることがあるため、判断に迷う数値や制度名については、メーカー公式サイトや公的機関の資料で確認する習慣をつけておくと安心です。太陽光発電協会の案内や資源エネルギー庁の資料は、家庭用蓄電池全般の考え方を整理するうえで参考になります。

自作か市販品かを決める際も、最新の一次情報を確認したうえで、自分の知識や生活スタイルに合った選択をすることが遠回りのようで確実な近道になります。

ミニQ&A

Q. 自作と市販品、防災用にはどちらが向いていますか。
A. 知識や点検の継続に自信がなければ、接続が少なく済む市販品のほうが扱いやすい傾向があります。

Q. 自作した充電システムはすぐに実戦投入してよいですか。
A. 平常時の負荷試験を済ませてから運用に組み込むと安心です。

• 直流回路の基礎知識と点検の継続力が判断材料になる
• 不安があれば市販の蓄電池やポータブル電源を検討する
• 防災用は平常時の負荷試験が欠かせない
• 数値や制度は一次情報で確認する習慣をつける

まとめ

LiFePO4充電器の自作は、専用充電器の選定とBMS・ヒューズによる保護対策を押さえれば、家庭の防災電源の選択肢を広げる手段になります。

まずは自分の知識レベルを振り返り、平常時に負荷試験をしてから運用に組み込むことから始めてみてください。

安全対策に不安を感じたときは、無理をせず市販の蓄電池やポータブル電源も選択肢に入れながら、ご自身に合った電力確保の形を見つけていきましょう。
